Struktur Mesin Pemotongan Laser dan Analisis Prinsip Kerja

Mesin pemotongan laser adalah alat pemotongan yang cekap yang digunakan secara meluas dalam pembuatan moden, terutamanya untuk memproses logam, bukan logam, dan pelbagai bahan. Dengan reka bentuk struktur yang tepat dan fungsi yang kuat, mesin -mesin ini dapat menyelesaikan tugas pemotongan yang kompleks dengan ketepatan dan kelajuan yang tinggi. Artikel ini akan memberikan analisis mendalam mengenai komponen utama mesin pemotong laser dan fungsi dan prinsipnya.

1. Komponen utama mesin pemotong laser

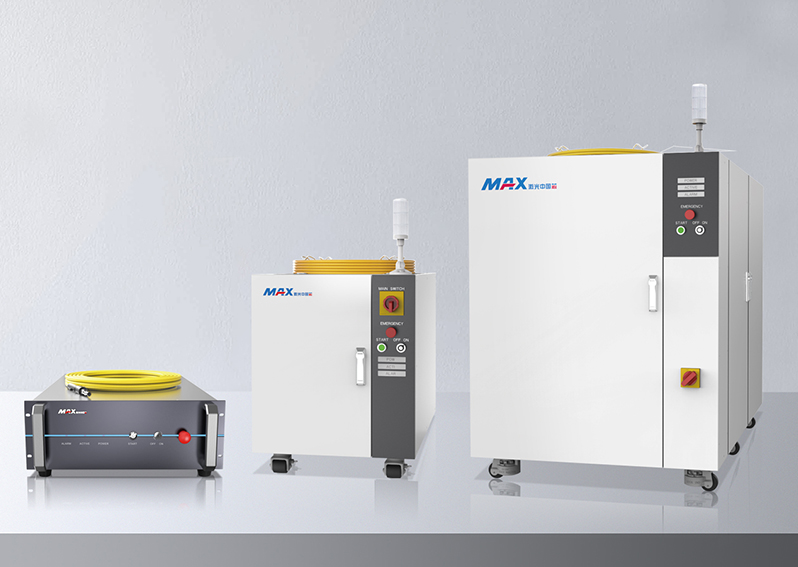

Penjana laser

Fungsi: Penjana laser adalah komponen teras mesin pemotong laser, yang bertanggungjawab untuk menghasilkan rasuk laser tenaga tinggi.

Prinsip: Penjana laser memancarkan intensiti tinggi, rasuk laser monokromatik melalui medium laser (seperti gas, pepejal, atau semikonduktor) di bawah tindakan sumber pengujaan. Jenis laser biasa yang digunakan dalam mesin pemotong laser termasuk laser CO2 dan laser serat.

Sistem optik

Fungsi: Sistem optik bertanggungjawab untuk menghantar rasuk laser dari penjana laser ke kepala pemotongan dan menyesuaikan fokus laser dan kualiti rasuk.

Prinsip: Sistem optik biasanya termasuk cermin, kanta, dan serat optik. Rasuk laser dipandu dan difokuskan melalui komponen -komponen ini untuk memastikan kedudukan dan kepekatan laser yang tepat. Mesin pemotong laser serat menggunakan serat optik untuk menghantar laser secara langsung ke kepala pemotongan, manakala mesin pemotong laser CO2 menggunakan cermin untuk menghantar laser ke kawasan pemotongan.

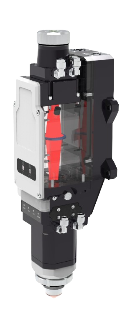

Pemotongan kepala

Fungsi: Kepala pemotongan bertindak sebagai "alat" mesin pemotong laser, memfokuskan rasuk laser ke permukaan bahan kerja sementara juga mengawal arah aliran gas.

Prinsip: Kepala pemotongan mengandungi kanta dan memfokuskan cermin untuk memfokuskan rasuk laser ke kawasan pemotongan bahan kerja. Di samping itu, kepala pemotongan dilengkapi dengan muncung gas tambahan yang meniup logam cair untuk memastikan pemotongan yang lancar dan berkualiti tinggi.

Sistem gerakan

Fungsi: Sistem gerakan membolehkan mesin pemotong laser melakukan pergerakan pemotongan dua dimensi atau tiga dimensi yang tepat pada permukaan bahan kerja.

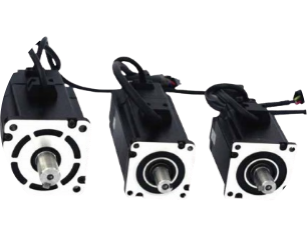

Prinsip: Sistem gerakan terdiri daripada motor memandu, rel, motor servo, dan komponen penghantaran ketepatan. Melalui sistem kawalan berangka (CNC), sistem gerakan memastikan pergerakan ketepatan tinggi kepala laser di sepanjang paksi X, Y, dan Z, menjamin penjajaran tepat jalan pemotongan dan bahan kerja.

Sistem Kawalan CNC

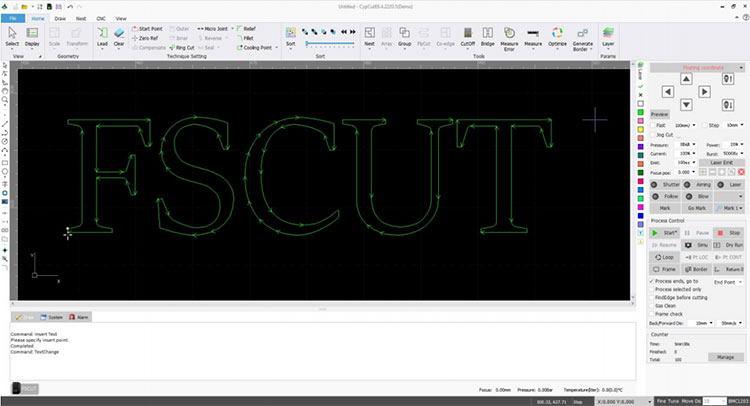

Fungsi: Sistem CNC bertanggungjawab untuk kawalan dan penjadualan keseluruhan mesin pemotong laser, dengan tepat menguruskan setiap detail proses pemotongan.

Prinsip: Sistem CNC menyesuaikan parameter seperti kuasa laser, kelajuan pemotongan, kelajuan suapan, dan fokus berdasarkan cetak biru atau program pemotongan input, memastikan proses pemotongan berjalan lancar. Mesin pemotongan laser moden biasanya menggunakan sistem kawalan berasaskan komputer yang maju, yang menawarkan tahap automasi yang tinggi.

Sistem penyejukan

Fungsi: Sistem penyejukan menghalang terlalu panas komponen kritikal seperti penjana laser dan kepala pemotongan semasa operasi laser kuasa tinggi, memastikan prestasi dan ketepatan mesin yang stabil.

Prinsip: Sistem penyejukan menggunakan penyejukan air atau udara untuk mengawal suhu komponen utama dalam masa nyata, menghalang pembentukan haba yang boleh memberi kesan negatif terhadap prestasi. Ia biasanya termasuk tangki penyejuk, pam, dan penukar haba.

Sistem ekzos

Fungsi: Sistem ekzos menghilangkan asap dan gas berbahaya yang dihasilkan semasa proses pemotongan, memastikan persekitaran kerja yang bersih dan operasi mesin yang betul.

Prinsip: Pemotongan laser menghasilkan sejumlah besar asap dan gas berbahaya. Sistem ekzos menggunakan peranti pengumpulan habuk dan saluran pengudaraan untuk menghilangkan zarah -zarah ini dari kawasan pemotongan, memastikan persekitaran kerja yang bersih dan selamat.

2. Prinsip kerja mesin pemotong laser

Prinsip kerja mesin pemotong laser boleh diringkaskan seperti berikut: Penjana laser menghasilkan rasuk laser kuasa tinggi, yang dihantar ke kepala pemotongan melalui sistem optik. Kepala pemotongan kemudian memfokuskan rasuk laser ke permukaan bahan kerja. Panas yang tinggi dari laser mencairkan atau menguap bahan, manakala gas tambahan meniup bahan cair, melengkapkan potongan yang tepat.

Kelebihan pemotongan laser:

Ketepatan tinggi: Rasuk laser sangat halus, membolehkan ketepatan peringkat mikron.

Pemotongan berkelajuan tinggi: Pemotongan laser menawarkan kelajuan pemotongan yang tinggi, terutamanya untuk bahan lembaran nipis.

Pemprosesan bukan hubungan: Pemotongan laser adalah proses bukan hubungan, mengelakkan haus dan lusuh pada alat mekanikal.

Huawei Laser

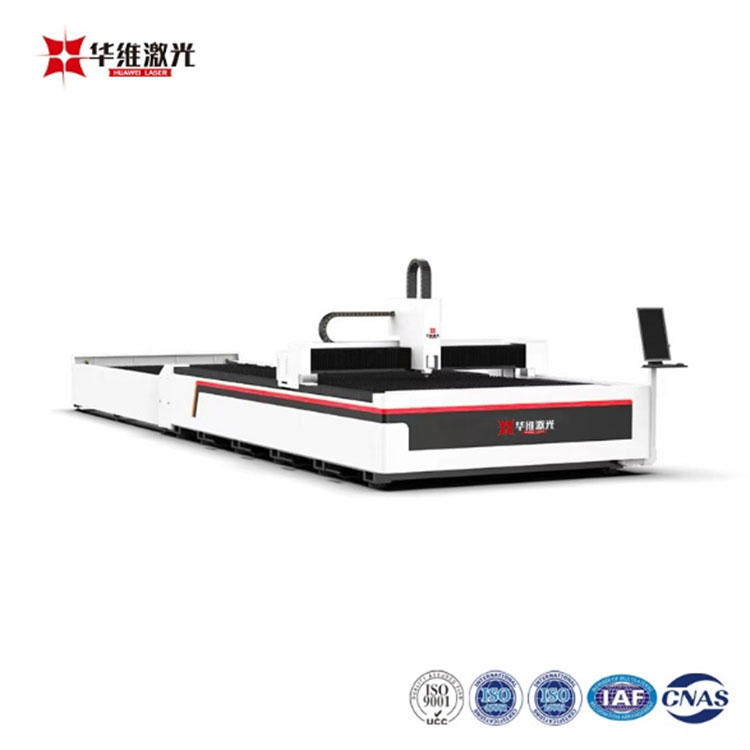

Sebagai pengeluar terkemuka dalam industri peralatan laser, laser Huawei memanfaatkan tahun inovasi dan kepakaran teknologi untuk menyediakan penyelesaian pemotongan laser kecekapan, stabil, dan tepat. Memilih laser Huawei bermakna lebih daripada sekadar memperoleh mesin pemotong laser berprestasi tinggi; Ini bermakna mendapatkan rakan kongsi yang boleh dipercayai untuk menyokong anda sepanjang perjalanan pengeluaran anda. Dengan teknologi canggih dan perkhidmatan yang penuh perhatian, Huawei Laser'sMesin Pemotongan Laser Serat 30000W memberikan ketepatan dan kelajuan yang luar biasa, memenuhi keperluan pelbagai industri.
